ALIS y ALIS-2

En el post de hoy no hablaremos de un sistema de comunicaciones ya que en realidad hablaremos de dos, expreso que son dos ya que son dos versiones de un mismo sistema. Se trata del sistema ALIS y ALIS-2.

ALIS

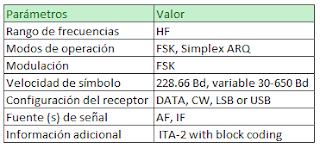

La configuración automática de enlaces (ALIS - Automatic Link Set-up) es un sistema de enlace automático ARQ simplex y funciona a una velocidad de símbolo de 228,66 baudios en el enlace de radio (variable de 30-650 Bd), FSK de 170 Hz, utilizado por los módems Rohde & Schwarz. Utilizado de la misma manera que Ale. Descrito en el informe 551-2 de la UIT "Informes del CCIR 1990 - Servicios fijos en frecuencias inferiores a unos 30 MHz".

El bloque de transmisión del sistema ARQ estándar consta de 2 bits de identificación, 30 bits de datos y 16 bits CRC. La transmisión de datos es transparente para ALIS. Sin embargo, los sistemas conocidos están estructurados en torno a seis caracteres ITA-2.

Los dos bits de identificación indican uno de los cuatro posibles estados del sistema. La suma de comprobación CRC permite la detección y corrección de errores de transmisión.

El bloque de acuse de recibo tiene una longitud de 16 bits. El ciclo total de transmisión-recepción para ALIS es de 111 bits, lo que corresponde a una duración de 485,4 ms. Una transmisión sin errores equivale a una tasa de baudios terminal de 100 baudios.

El sistema ALIS determina automáticamente la frecuencia de funcionamiento óptima después de haber recibido un comando CALL. A continuación, la estación envía una palabra de sincronización, una dirección, un contador de bloque y una palabra de estado. La estación receptora correlaciona esta secuencia de bits y se sincroniza. Si falla el enlace de transmisión de datos, ALIS buscará una nueva frecuencia para restablecer el enlace.




ALIS-2

ALIS-2 (Configuración automática de enlace) es un sistema símplex que funciona con una velocidad en baudios de 240,82 baudios. ALIS-2 se describe en el "Informe del CCIR 1990, Servicio fijo en frecuencias inferiores a unos 30 MHz" de la UIT. También conocido como RS-Arq, RS Arq 240, y MERLIN, es una mejora del sistema ALIS original. ALIS-2 se utiliza en el módem ROHde & Schwarz MERLIN. Este modo ha sido utilizado con mayor frecuencia por las estaciones diplomáticas turcas, alemanas e italianas. Las estaciones diplomáticas italianas parecen favorecer el modo de 5 bits (ITA2). Las estaciones diplomáticas turcas se han encontrado utilizando el modo de 8 bits para todo el tráfico.

ALIS-2 se describe en el "Informe de la CCIR 1990, Servicio Fijo en Frecuencias por debajo de unos 30 Mhz" de la UIT.

ALIS-2 fue desarrollado por Rohde & Schwarz, la misma empresa que desarrolló el ALIS original. ALIS-2 utiliza un modo 8-Fsk de ráfaga que se ejecuta a 240.82Bd (720 bits/s), la duración del tono es de 4,15254 ms, el espaciado entre tonos es de 240 Hz. y cada tono tiene una duración de 4.15254 s.

Cuando el sistema se encuentra en el modo de 7 tonos está en modo ISS, el modo IRS utiliza una señal de 8 tonos.

El bloque de transmisión consta de 55 tri-bits, lo que da como resultado 165 bits por trama. Además del preámbulo de 21 bits, cada bloque contiene 126 bits de datos. El preámbulo incluye un código de identificación que permite identificar diferentes sistemas.

Dos bits de identificación señalan cuatro estados operativos: tráfico, inactivo, RQ y transferencia de datos binarios. La suma de comprobación CRC de 16 bits sirve para la detección de errores de transmisión y para la corrección de errores.

El ciclo total de transmisión y recepción de ALIS-2 es de 354 bits, lo que equivale a 490 ms. En el caso de una transmisión de datos sin errores, la tasa de bits del terminal es 720 bit / s.

ALIS-2 casi siempre usa el alfabeto ASCII ITA-5.

El sistema ALIS-2 determina automáticamente la frecuencia de funcionamiento óptima después de haber recibido un comando CALL. A continuación, la estación envía una palabra de sincronización, una dirección, un contador de bloque y una palabra de estado. La estación receptora correlaciona esta secuencia de bits y se sincroniza. Si se interrumpe el enlace de transmisión, ALIS-2 buscará una nueva frecuencia para restablecer el enlace.

Si se identifica un sistema ALIS-2, la línea de estado mostrará Sistema: “XXXXXXXXh”, donde XXXXXXXXh indica una cadena de identificación hexadecimal de ocho dígitos.
